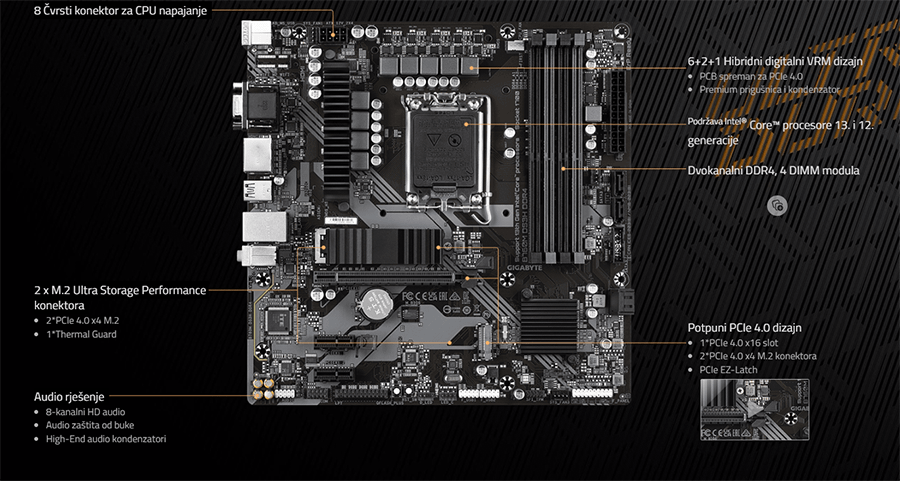

Gigabyte B760M DS3H DDR4 Maticna ploca

• CPU

1. 1. LGA1700 socket: Podrška za 13. i 12. generaciju Intel® Core ™, Pentium® Gold i Celeron® procesora

1. 2. L3 keš memorija zavisi od CPU-a

(Molimo pogledajte "Lista podrške za procesore" za više informacija.)

• Čipset

1. 1. Intel® B760 Express čipset

• Memorija

1. 1. Podrška za DDR4 5333(OC)/ 5133(OC)/ 5000(OC)/ 4933(OC)/ 4800(OC)/ 4700(OC)/ 4600(OC)/ 4500(OC)/ 4400(OC)/ 4300( OC)/ 4266(OC)/ 4133(OC)/ 4000(OC)/ 3866(OC)/ 3800(OC)/ 3733(OC)/ 3666(OC)/ 3600(OC)/ 3466(OC)/ 3400( OC)/ 3333(OC)/ 3300(OC)/ 3200/ 3000/ 2933/ 2666/ 2400/ 2133 MT/s memorijski moduli

1. 2. 4 x DDR DIMM utičnice koje podržavaju do 128 GB (32 GB pojedinačni DIMM kapacitet) sistemske memorije

1. 3. Dvokanalna memorijska arhitektura

1. 4. Podrška za ECC Un-baffered DIMM 1Rx8/2Rx8 memorijske module (rade u ne-ECC modu)

1. 5. Podrška za ne-ECC DIMM 1Rx8/2Rx8/1Rx16 memorijske module bez baferova

1. 6. Podrška za memorijske module Extreme Memory Profile (XMP).

(Molimo pogledajte "Lista podrške za memoriju" za više informacija.)

• Onboard Graphics

Integrisani grafički procesor-Intel® HD Graphics podrška:

1. 1. 1 x D-Sub port, podržava maksimalnu rezoluciju od 1920x1200@60 Hz

1. 2. 1 x HDMI port, podržava maksimalnu rezoluciju od 4096x2160@60 Hz
      * Podrška za HDMI 2.0 verziju i HDCP 2.3.

1. 3. 1 x DisplayPort, podržava maksimalnu rezoluciju od 4096x2304@60 Hz
      * Podrška za DisplayPort 1.2 verziju i HDCP 2.3

1. 4. 1 x DisplayPort, podržava maksimalnu rezoluciju od 4096x2304@60 Hz
      * Podrška za DisplayPort 1.2 verziju.

(Grafičke specifikacije mogu varirati u zavisnosti od podrške za procesor.)

Podrška za do quad-displej u isto vrijeme

• Audio

1. 1. Realtek® Audio KODEK

1. 2. Audio visoke definicije

1. 3. 2/4/5.1/7.1-channel
      * Funkcionalnost audio priključka možete promijeniti pomoću audio softvera. Da biste konfigurisali 7.1-kanalni zvuk, pristupite audio softveru za audio postavke.

1. 4. Podrška za S/PDIF izlaz

• LAN

1. 1. Realtek ® 2.5GbE LAN čip (2.5 Gbps/1 Gbps/100 Mbps)

• Slotovi za proširenje

CPU:

1. 1. 1 x PCI Express x16 slot, podržava PCIe 4.0 i radi na x16

Čipset:

1. 2. 2 x PCI Express x1 slota, podržavaju PCIe 3.0 i rade na x1

• Storage Interface

CPU:

1. 1. 1 x M.2 konektor (Utičnica 3, M ključ, tip 2280 PCIe 4.0 x4/x2 SSD podrška) (M2A_CPU)

Čipset:

1. 2. 1 x M.2 konektor (Utičnica 3, M ključ, tip 2280 PCIe 4.0 x4/x2 SSD podrška) (M2P_SB)

1. 3. 4 x SATA 6Gb/s konektora

RAID 0, RAID 1, RAID 5 i RAID 10 podrška za SATA uređaje za pohranu

• USB

Čipset:

1. 1. 1 x USB Type-C ® port na zadnjoj ploči, sa podrškom za USB 3.2 Gen 2

1. 2. 5 x USB 3.2 Gen 1 portova (3 porta na zadnjoj ploči, 2 porta dostupna preko internog USB zaglavlja)

1. 3. 2 x USB 2.0/1.1 porta na zadnjoj ploči

Čipset+2 USB 2.0 čvorišta:

1. 4. 4 x USB 2.0/1.1 porta dostupna preko internih USB zaglavlja

• Interni I/O konektori

1. 1. 1 x 24-pinski ATX glavni konektor za napajanje

1. 2. 1 x 8-pinski ATX 12V konektor za napajanje

1. 3. 1 x CPU zaglavlje ventilatora

1. 4. 3 x zaglavlja sistemskih ventilatora

1. 5. 1 x adresabilno zaglavlje LED trake

1. 6. 1 x zaglavlje RGB LED trake

1. 7. 2 x M.2 utičnica 3 konektora

1. 8. 4 x SATA 6Gb/s konektora

1. 9. 1 x zaglavlje prednje ploče

1. 10. 1 x audio header prednje ploče

1. 11. 1 x USB 3.2 Gen 1 header

1. 12. 2 x USB 2.0/1.1 zaglavlja

1. 13. 1 x zaglavlje modula pouzdane platforme (samo za GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 modul)

1. 14. 1 x zaglavlje serijskog porta

1. 15. 1 x zaglavlje paralelnog porta

1. 16. 1 x S/PDIF izlazno zaglavlje

1. 17. 1 x Q-Flash Plus dugme

1. 18. 1 x dugme za resetovanje

1. 19. 1 x reset kratkospojnik

1. 20. 1 x Clear CMOS kratkospojnik

• Konektori zadnje ploče

1. 1. 2 x USB 2.0/1.1 porta

1. 2. 1 x PS/2 port za tastaturu/miš

1. 3. 1 x D-Sub port

1. 4. 1 x HDMI port

1. 5. 2 x DisplayPorts

1. 6. 3 x USB 3.2 Gen 1 porta

1. 7. 1 x USB Type-C ® port, sa podrškom za USB 3.2 Gen 2

1. 8. 1 x RJ-45 port

1. 9. 3 x audio utičnice

• I/O kontroler

1. 1. iTE ® I/O kontroler čip

• H/W Monitoring

1. 1. Detekcija napona

1. 2. Detekcija temperature

1. 3. Detekcija brzine ventilatora

1. 4. Detekcija protoka vodenog hlađenja

1. 5. Upozorenje o kvaru ventilatora

1. 6. Kontrola brzine ventilatora
      * Da li je podržana funkcija kontrole brzine ventilatora zavisiće od hladnjaka koji instalirate.

• BIOS

1. 1. 1 x 128 Mbit flash

1. 2. Upotreba licenciranog AMI UEFI BIOS-a

1. 3. PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

• Jedinstvene karakteristike

1. 1. Podrška za GIGABYTE Control Center (GCC)
      * Dostupne aplikacije u GCC-u mogu se razlikovati u zavisnosti od modela matične ploče. Podržane funkcije svake aplikacije također mogu varirati ovisno o specifikacijama matične ploče.

1. 2. Podrška za Q-Flash

1. 3. Podrška za Q-Flash Plus

• Softver u paketu

1. 1. Norton® Internet Security (OEM verzija)

1. 2. Softver za upravljanje LAN propusnošću

• Operativni sistem

1. 1. Podrška za Windows 11 64-bit

1. 2. Podrška za Windows 10 64-bit

• Form Factor

1. 1. Micro ATX Form Factor; 24,4 cm x 24,4 cm
